重读 Transformer 升级之路（1）：Sinusoidal 位置编码追根溯源

来源　本文主要参考苏剑林的《Transformer 升级之路：1、Sinusoidal 位置编码追根溯源》，以及 Transformer 与 RoFormer 论文。

三十秒速览　一对 sin/cos 可以看成一根在单位圆上旋转的指针。token 每向前移动一步，指针就旋转固定角度；两个位置之间的距离，因此变成两根指针之间的相位差。只用一根指针会周期性重复，所以实际编码并排使用许多转速不同的指针。Sinusoidal 位置编码最漂亮的地方，不是“给每个位置分配不同数字”，而是把序列上的平移变成表示空间中的旋转。

先约定本文会反复使用的符号：

符号	含义
$m,n$	两个 token 的绝对位置编号
$\Delta=m-n$	两个位置的相对位移
$d$	位置向量的总维度，通常为偶数
$i$	第 $i$ 对 sin/cos 维度的编号
$\theta_i$	第 $i$ 根指针每前进一个 token 旋转的弧度
$\lambda_i=2\pi/\theta_i$	第 $i$ 根指针转一整圈所需的 token 数
$b$	几何频率调度的底数；经典 Transformer 取 $b=10000$
$p_m$	位置 $m$ 的完整位置向量

1. 没有位置编码，Self-attention 少了什么？

先考虑一个极简问题：“猫追狗”和“狗追猫”包含相同的三个 token，但顺序改变后，语义完全不同。模型若只知道每个 token 的内容，却没有任何位置相关信号，就缺少区分这两种顺序的坐标系。

更准确地说，先去掉 attention mask、位置 bias 和位置编码。令

X=[x_1,x_2,\ldots,x_N]^\top

表示一段 token representation， $P$ 表示任意排列。纯 self-attention 满足

\operatorname{Attn}(PX)=P\operatorname{Attn}(X).

这叫排列等变性，不是排列不变性：输入按某种方式换序，输出也会跟着按同样方式换序。模型能够比较 token 的内容，却没有独立的“第几个”“在谁前面”“相距几步”等位置信号。

Decoder 的 causal mask 已经提供了“不能看未来”的方向约束，但它不是这里讨论的坐标编码。本文关心的是：怎样给每个位置一个向量，使模型不仅能区分绝对位置，还能方便地利用相对距离？

经典 Transformer 采用最直接的做法，在第 $m$ 个 token 上加入位置向量：

\tilde{x}_m=x_m+p_m.

只要不同位置使用不同的 $p_m$ ，原来的排列对称性就会被打破。但“每个位置不同”只是最低要求。

2. 只让每个位置“不同”为什么还不够？

比较两对位置：

(10,12) \qquad\text{与}\qquad (100,102).

它们的绝对坐标完全不同，但相对位移都是 $-2$ 。如果只需要让位置彼此不同，那么随机向量、one-hot 编码或一张可学习的 embedding 表都可以做到。更有结构的目标是：让模型容易发现这两对位置拥有相同的相对关系。

为了单独观察位置向量所提供的几何结构，先定义一个简化的位置交互核：

K_{\text{pos}}(m,n)=p_m^\top p_n.

我们希望它只依赖相对位移：

\boxed{p_m^\top p_n=g(m-n)}.

于是，对任意整体平移 $c$ ，都有

p_{m+c}^{\top}\,p_{n+c} =g((m+c)-(n+c)) =g(m-n).

这意味着：只要两对位置之间的距离相同，它们的纯位置相似度就相同。

这里必须先划清边界： $p_m^\top p_n$ 是为了隔离位置结构而采用的简化分析对象，不是加法式位置编码的完整 attention score。真实 score 还会混合 token 内容和投影矩阵，第 7 节会把它完整展开。

此外， $p_m^\top p_n=g(m-n)$ 只是一个清晰、可推导的充分条件，不是所有位置编码都必须遵守的定义。接下来要做的，是构造一族满足这个条件的简单向量。

3. 一只钟：Sin/Cos 如何表达相对位置？

先只使用两个维度。把位置 $m$ 放到单位圆上：

p_m= \begin{bmatrix} \cos(m\theta)\\ \sin(m\theta) \end{bmatrix}.

这里的 $\theta$ 可以理解为“每前进一个 token，钟表指针旋转多少弧度”。因此：

位置 $0$ 的角度是 $0$ ；
位置 $1$ 的角度是 $\theta$ ；
位置 $m$ 的角度是 $m\theta$ ；
当位置编号从 $m$ 增加到 $m+T$ ，指针额外转过的角度是 $T\theta$ ；若 $T\theta=2\pi$ ，它就恰好走完一整圈，所以周期为 $T=2\pi/\theta$ 。

这里变化的是位置编号 $m$ ，而 $\theta$ 是这根指针固定不变的“每步转角”。因此 $m\theta$ 表示走到第 $m$ 个位置时已经累计转过的总角度。“走完一整圈”是指累计角度增加了 $2\pi$ ，指针回到单位圆上的同一点；若 $2\pi/\theta$ 不是整数，就不存在恰好经过整数个 token 后复位的时刻。

例如取 $\theta=\pi/4$ ：

位置编号 $m$	指针转过的总角度 $m\theta$	对应的二维向量 $p_m=[\cos(m\theta),\sin(m\theta)]^\top$
0	$0$	$[1,0]^\top$
1	$\pi/4$	$[\sqrt{2}/2,\sqrt{2}/2]^\top$
2	$\pi/2$	$[0,1]^\top$
3	$3\pi/4$	$[-\sqrt{2}/2,\sqrt{2}/2]^\top$

位置 $(0,2)$ 和 $(1,3)$ 都相距两个 token。两对指针的夹角也都等于 $2\theta=\pi/2$ ，所以内积都为 $0$ 。

一般地，两个位置向量的内积为

\begin{aligned} p_m^\top p_n &=\cos(m\theta)\cos(n\theta) +\sin(m\theta)\sin(n\theta)\\ &=\cos((m-n)\theta). \end{aligned}

第二步只是余弦差角公式。因此

\boxed{p_m^\top p_n=\cos((m-n)\theta)}.

右侧不再分别依赖 $m$ 和 $n$ ，只依赖相对位移 $m-n$ 。单位圆把

\boxed{\text{位置差}\ \longleftrightarrow\ \text{相位差}}

联系了起来。

经典公式通常把坐标顺序写成 $[\sin,\cos]$ ，这里写成 $[\cos,\sin]$ 。这只是在同一对维度中交换坐标，不改变内积和旋转结构。

这段推导也不意味着 sin/cos 是唯一解。它只说明：如果我们寻找一个长度固定、随位置匀速旋转的二维表示，那么 sin/cos 是最自然、最简单的一族坐标。

4. 一只钟为什么不够？

钟表会周期性重复。如果 $\theta=2\pi/10$ ，那么

\begin{aligned} \cos((m+10)\theta) &=\cos(m\theta+2\pi)=\cos(m\theta),\\ \sin((m+10)\theta) &=\sin(m\theta+2\pi)=\sin(m\theta). \end{aligned}

所以

p_{m+10}=p_m.

位置 $m$ 和 $m+10$ 会落在单位圆上的同一个点。这根二维指针在整数位置上只有 $10$ 种不同相位；只要序列超过 $10$ 个位置，它就会开始重复，因而无法独自区分相隔 $10,20,30,\ldots$ 个 token 的位置。这不表示整个 Transformer 只能容纳 $10$ 个 token：限制来自这个特意选取的单一频率，实际编码会组合许多不同周期的指针。

高维 Sinusoidal 位置编码的做法，是把 $d/2$ 根转速不同的钟并排放置：

p_m= \begin{bmatrix} \sin(m\theta_0)\\ \cos(m\theta_0)\\ \sin(m\theta_1)\\ \cos(m\theta_1)\\ \vdots\\ \sin(m\theta_{d/2-1})\\ \cos(m\theta_{d/2-1}) \end{bmatrix}.

当其中一根钟回到原相位时，其他钟通常还没有同时复位。多频率因此能够：

减少单一周期造成的位置混淆；
同时提供对不同距离尺度的分辨能力。

较大的 $\theta_i$ 转得快，相邻 token 就会产生明显相位变化，对局部位移更敏感；较小的 $\theta_i$ 转得慢，可以在更长区间内保留缓慢变化的结构。

需要注意，多频率并不是对任意长度、任意有限精度下“绝不碰撞”的无条件保证。距离信息来自所有维度的联合相位，模型最终如何利用它仍然需要通过训练学习。

5. 为什么频率按几何级数排列？

把几何频率调度写成一般形式，就是

\theta_i=b^{-2i/d}.

其中 $b>1$ 是控制整组频率跨度的底数。经典 Transformer 选择 $b=10000$ ，于是

\theta_i=10000^{-2i/d}, \qquad i=0,1,\ldots,\frac d2-1.

对应的周期为

\lambda_i=\frac{2\pi}{\theta_i} =2\pi\,10000^{2i/d}.

用 $d=8$ 举例，可以直接看到这些钟的转速如何逐级变慢：

维度对 $i$	$\theta_i$	周期 $\lambda_i$ （约）	直觉
0	$1$	$6.28$	快速变化，偏局部
1	$0.1$	$62.8$	较短尺度
2	$0.01$	$628$	较长尺度
3	$0.001$	$6283$	缓慢变化，偏全局

这就是几何间隔的主要价值：用有限的维度比较均匀地覆盖对数尺度。如果改用等差频率，大量维度可能集中在某个狭窄的绝对范围；几何频率则像一把从局部放大到全局的多尺度尺子。

这里要把两个问题分开：

为什么是 sin/cos？ 因为旋转和差角公式让相对位移自然出现在位置交互中。
为什么底数是 10000？ 这是频率范围和分辨率的工程选择，不是由前面的恒等式唯一推出的常数。

Transformer 原论文给出的直接理由还包括：对于任意固定偏移 $k$ ， $\operatorname{PE}_{m+k}$ 都能写成 $\operatorname{PE}_m$ 的线性函数；固定函数也可以为训练时未见的更长位置生成编码。后一点只代表“公式可以计算”，不自动代表模型能够可靠完成长度外推。

6. 多频率位置核的距离特性：振荡式去相关

先把两个完整位置向量并排写出来：

p_m= \begin{bmatrix} \sin(m\theta_0)\\ \cos(m\theta_0)\\ \vdots\\ \sin(m\theta_{d/2-1})\\ \cos(m\theta_{d/2-1}) \end{bmatrix}, \qquad p_n= \begin{bmatrix} \sin(n\theta_0)\\ \cos(n\theta_0)\\ \vdots\\ \sin(n\theta_{d/2-1})\\ \cos(n\theta_{d/2-1}) \end{bmatrix}.

做内积时，同一频率的 sin 与 sin 相乘、cos 与 cos 相乘，再把所有频率对相加：

\begin{aligned} p_m^\top p_n &=\sum_{i=0}^{d/2-1} \left[ \sin(m\theta_i)\sin(n\theta_i) +\cos(m\theta_i)\cos(n\theta_i) \right]\\ &=\sum_{i=0}^{d/2-1}\cos((m-n)\theta_i). \end{aligned}

最后一步对每一对维度使用了余弦差角公式。这个结果说明：完整向量的内积，就是所有钟对相位差的“投票总和”。

令 $\Delta=m-n$ ，再除以钟的数量 $d/2$ ，得到归一化位置核

\kappa_d(\Delta) =\frac{2}{d}\sum_{i=0}^{d/2-1}\cos(\Delta\theta_i).

这样归一化的好处是

\kappa_d(0)=1,

因为 $\Delta=0$ 时每一根钟都完全对齐，每个余弦项都等于 $1$ 。

当 $|\Delta|$ 很小时，不同频率的相位仍比较同步，许多余弦项会相互增强。距离增大后，各根钟的相位逐渐散开，正负项开始抵消，于是在常用距离范围内通常出现振荡式去相关：远处位置的平均相似度往往更小，但过程中会反复上下振荡。

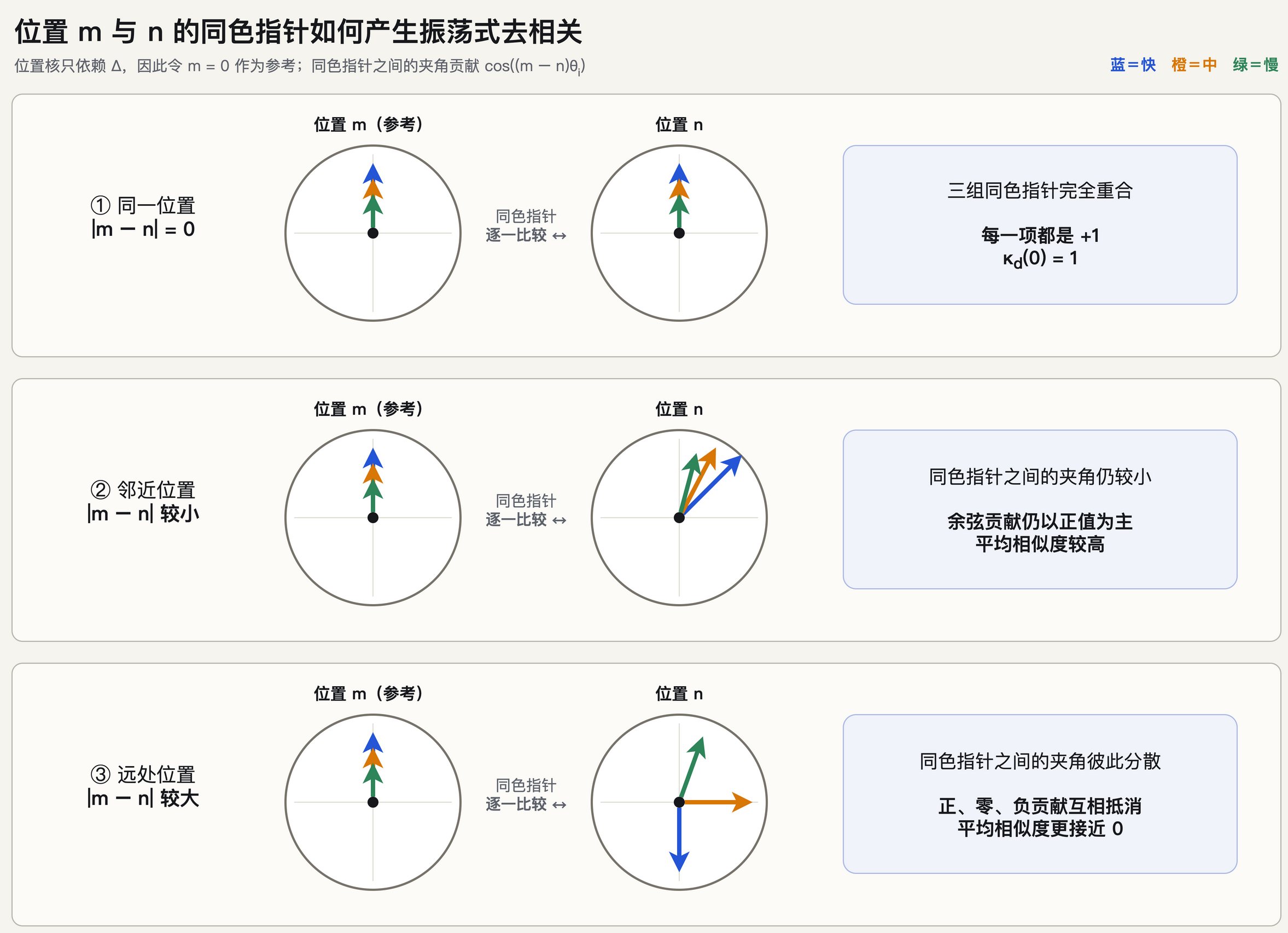

为了把这个过程画清楚，图 1 的每一行都同时画出位置 $m$ 和位置 $n$ 的三根指针。因为位置核只依赖 $\Delta=m-n$ ，可以不失一般性地把 $m=0$ 作为参考位置；此时左侧钟面里的三根指针都指向 12 点。右侧钟面中，每根同色指针与参考方向的夹角由 $|\Delta|\theta_i$ 决定，这个夹角的余弦就是该频率对内积的贡献。

三行成对钟面分别比较位置 m 与 n 的快中慢三种同色指针，展示相对距离增大时相位差从同步变为分散 — **图 1｜位置 m 与 n 的同色指针如何产生振荡式去相关。** 每一行左侧钟面表示参考位置 m，右侧钟面表示待比较的位置 n；蓝、橙、绿分别代表快、中、慢三种频率。随着 |m − n| 增大，同色指针之间的夹角不再同步，正、零、负的余弦贡献更容易互相抵消。示意图不按比例。

要特别注意，被比较的每个二维块始终位于单位圆上，所以完整位置向量的长度恒为

\lVert p_m\rVert=\sqrt{d/2}.

距离变远时，位置编码本身不会“缩短到零”；可能变小的是两个位置向量的归一化内积 $\kappa_d(\Delta)$ 。换句话说，变化的是方向之间的平均对齐程度，不是向量长度。

这里不能把“趋势”误读成严格定理：

对有限个频率， $\kappa_d(\Delta)$ 是有限余弦和。它不保证随距离单调下降，也不能一般性地宣称在 $|\Delta|\to\infty$ 时严格收敛到零。

为了观察大量离散频率的总体趋势，可以把频率编号 $t=2i/d$ 看成 $[0,1]$ 上的连续变量。由 $\theta_i=b^{-2i/d}$ 得到 $\theta(t)=b^{-t}$ ，于是离散平均可近似写成

\kappa_d(\Delta) \approx\int_0^1\cos(\Delta b^{-t})\,\mathrm{d}t.

这里的 $b$ 就是第 5 节定义的频率调度底数，经典取值为 $10000$ 。这个积分可以理解为“把连续分布的许多不同转速的钟取平均”。随着 $|\Delta|$ 增大，被积函数关于 $t$ 的正负振荡更加频繁，平均后更容易互相抵消。

**图 2｜连续频率平均随相对距离变化的积分结果。** 横轴是相对距离 |Δ|，纵轴是连续近似下的平均相似度；曲线从 Δ = 0 时的 1 出发，随后振荡，其整体幅度逐渐变小。它说明连续近似中的去相关趋势，不表示有限维内积严格单调下降。图像来自苏剑林《Transformer升级之路：1、Sinusoidal位置编码追根溯源》，科学空间，2021；按 CC BY-NC-ND 2.5 CN 原样转载。点击图片查看源文件。

这张图的作用，是把“许多不同频率的正负贡献逐渐抵消”变成可见的连续曲线；它不是用来证明某个有限维位置编码最终必然趋于零。调度 $10000^{-t}$ 也不是唯一选择，只是在局部分辨率、长距离变化和频率覆盖范围之间的一种工程折中。

本节结论：所谓“远程衰减”，更准确地说是振荡式去相关。　随着 $|\Delta|$ 增大，不同频率的相位更容易分散，归一化内积在常用距离范围内整体趋于更小；但有限频率的余弦和既不保证单调下降，也不保证极限为零。变化的是两个位置之间的平均相似度，不是位置向量本身的长度。

7. 真实 Attention 和这个简化模型有什么差别？

到这里，我们一直在研究 $p_m^\top p_n$ 。现在把它放回真实 attention。

忽略缩放常数和 bias，若 Query 与 Key 来自加入位置编码后的 token：

q_m=W_Q(x_m+p_m), \qquad k_n=W_K(x_n+p_n),

令

A=W_Q^\top W_K,

则 attention score 可以精确展开为

\begin{aligned} q_m^\top k_n &=(x_m+p_m)^\top A(x_n+p_n)\\ &=\underbrace{x_m^\top Ax_n}_{\text{内容--内容}} +\underbrace{x_m^\top Ap_n}_{\text{内容--位置}} +\underbrace{p_m^\top Ax_n}_{\text{位置--内容}} +\underbrace{p_m^\top Ap_n}_{\text{位置--位置}}. \end{aligned}

因此，真实 score 不会因为使用了 Sinusoidal 位置编码，就自动变成只依赖 $m-n$ 的函数。前面的核心恒等式

p_m^\top p_n=g(m-n)

相当于先隔离纯位置交互，再用 $A=I$ 的最简单情形观察编码本身提供了什么结构。

直接展开实际 attention score 后，边界也很清楚：当中间矩阵 $A$ 是一般矩阵时，纯位置项 $p_m^\top A p_n$ 未必只依赖 $m-n$ ；另外三项还会把内容与位置混合起来。因此，第 6 节的内积核是分析编码几何性质的简化工具，不是对完整 attention 行为的等价描述。

所以更准确的结论是：

Sinusoidal 位置编码为模型提供了可以利用的相对相位结构，但它不规定训练后的模型必须怎样使用这套结构。

8. 这套解释证明了什么，又没有证明什么？

它严格给出或直接展示了：

成对的 sin/cos 是二维旋转坐标；
同一频率对的内积严格等于 $\cos((m-n)\theta)$ ；
固定位置偏移对应一个与绝对位置无关的旋转；
多频率把这种结构扩展到多种距离尺度；
几何频率在连续近似中产生振荡去相关趋势。

它没有证明：

Sinusoidal PE 是唯一的位置编码；
Sinusoidal PE 是最优的位置编码；
底数 $10000$ 是理论必然或最佳选择；
有限维内积会随距离严格单调下降；
加法式 Sinusoidal PE 的真实 attention score 只依赖相对位置；
能为更长位置计算编码，就代表模型能够可靠完成长度外推。

这套分析真正有价值的地方，不是证明“Google 当年的公式无可替代”，而是展示一种可复用的思考方式：先提出希望位置表示具备的结构，再寻找一个简单的显式构造，最后检查这个构造还附带了哪些性质与假设。

9. 延伸：为什么这套思想自然通向 RoPE？

前面的“相对位移变成相位差”还可以通过另一种机制直接进入 attention，这正是理解 RoPE 的自然起点。

传统 Sinusoidal PE 把位置向量加到 token representation：

x_m\longmapsto x_m+p_m.

RoPE 则把位置对应的旋转直接施加到内容产生的 Query 和 Key 上。对一个二维频率块，记位置 $m$ 的旋转为 $R_m$ ：

\tilde q_m=R_mq_m, \qquad \tilde k_n=R_nk_n.

它们的内积为

\begin{aligned} \tilde q_m^\top\tilde k_n &=q_m^\top R_m^\top R_nk_n\\ &=q_m^\top R_{n-m}k_n. \end{aligned}

完整 RoPE 会对不同维度对使用不同频率的二维旋转块。位置通过 $R_{n-m}$ 显式进入 Q/K 内积，而完整分数仍然依赖内容 $q_m$ 和 $k_n$ 。

因此两者共享“相对位移对应相位差”的数学核心，但机制并不相同：

Sinusoidal PE：在输入端加入绝对位置向量，随后与内容一起经过投影；
RoPE：在 Q/K 空间中直接旋转内容，使相对旋转显式出现在 score 中。

10. 一页速查

问题	最短答案
为什么需要位置编码？	无位置 self-attention 具有排列等变性，缺少独立的顺序坐标。
为什么“每个位置不同”还不够？	我们还希望模型容易发现 $(10,12)$ 与 $(100,102)$ 拥有相同的相对关系。
为什么使用 sin/cos？	单位圆旋转使内积通过差角公式只依赖位置差。
为什么每两个维度配成一对？	二维正好可以表示一根旋转指针的两个坐标。
为什么需要很多频率？	单频率会周期重复；多频率减少混淆并提供多种尺度。
为什么使用几何频率？	用有限维度较均匀地覆盖对数尺度。
“振荡式去相关”是严格单调吗？	不是。有限维内积是振荡的余弦和，只表现出常用范围内的去相关趋势。
$10000$ 是理论必然吗？	不是，它是频率范围与分辨率的工程选择。
真实 attention 只依赖相对距离吗？	不是。加法式 PE 的 score 同时包含内容与位置的四类交互。
它和 RoPE 的关系是什么？	两者都利用相位差；RoPE 把旋转直接放进 Q/K 内积。

整篇文章最值得记住的一句话是：

Sinusoidal 位置编码不是用三角函数“给位置编号”，而是用许多不同转速的钟，把相对位移表示成多尺度的相位差。

参考文献与图像来源

Vaswani, A. et al. (2017). Attention Is All You Need，§3.5。
苏剑林（2021）。《Transformer 升级之路：1、Sinusoidal 位置编码追根溯源》。本文的问题意识、相对位置内积与连续频率近似均以该文为阅读起点；本文重新组织了教学顺序，并使用对 attention score 的直接拆解替代 Taylor 展开。
Su, J. et al. (2021). RoFormer: Enhanced Transformer with Rotary Position Embedding。
图 1 为作者制作的机制示意图；图 2 取自苏剑林上述文章，遵循该站标注的 CC BY-NC-ND 2.5 CN 许可原样转载，点击图片可查看源文件。
